AIR SHOWER |
|
크린룸내 오염원의 주요인은 인간의 출입시 의복에 부착된 미립자나 균이며, 이를 차단하기 위하여, 고속의 크린에어(약25m/s)를
분사하여 세정하는 장치이다. 크린룸과 일반실 사이를 격리하여 일반인의 출입을 제한하고, 전실의 효과를 얻을
수 있다.
|
| |
|
[AIR SHOWER]
|
|
| 항목 |
|
형식 |
|
AS
- 1 |
|
AS
- 2 |
|
AS
- 3 |
|
| 성
능 |
|
집진효율 |
|
0.3㎛입자, 99.97% 이상 |
|
|
|
Jet풍량 |
|
12CCM |
|
24CCM |
|
48CCM |
|
|
|
정화횟수 |
|
120회/시간 |
|
|
|
Nozzle |
|
6 |
|
12 |
|
24 |
|
|
|
내부조명 |
|
20W x 1 Set |
|
20W x 2 Set |
|
|
|
소비전력 |
|
(샤워시)
845W |
|
1654W |
|
3520W |
|
| 구조
· 재질 |
|
본체 |
|
Stainless 및 강판제 소부 도장 |
|
|
|
바닥 |
|
점착 Mat |
|
| 여
과 제 |
|
PRE Filter |
|
NON-Woven |
|
|
|
Main Filter |
|
HEPA(610 x 610 x 150) |
|
| 조
작 |
|
Switch |
|
air jet용 S.W(자동, 가능 수동 조절) |
|
|
|
|
|
송풍기용 S.W 조명용 S.W |
|
| 전원 |
|
220 / 380V x 3ø x 60Hz |
|
| 출입구의
크기 |
|
800 mm |
|
1400 mm |
|
|
|

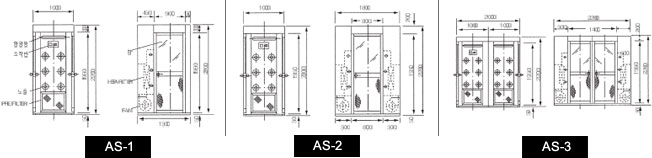

[AIR SHOWER 도면]
|
 |
|
| 사양 / 형식 |
|
ASAU2 |
|
ASAU3 |
|
ASAU4 |
|
| 집진요소 |
|
Hepa Filter |
|
Hepa Filter |
|
Hepa Filter |
|
|
|
Pre Filter |
|
Pre Filter |
|
Pre Filter |
|
| Zet Nozzle 수 |
|
14EA |
|
22EA |
|
28EA |
|
| 풍속 |
|
20~22m/s |
|
20~22m/s |
|
20~22m/s |
|
| 순환회 수(회/시) |
|
140 |
|
140 |
|
140 |
|
| 본체재질 |
|
SS41 메라민소부
도장 |
|
SS41 메라민소부
도장 |
|
SS41 메라민소부
도장 |
|
|
|
SUS304 |
|
SUS304 |
|
SUS304 |
|
| 전원 |
|
3ø*380V*60Hz |
|
3ø*380V*60Hz |
|
3ø*380V*60Hz |
|
| 소비전력 |
|
2KW |
|
4KW |
|
5KW |
|
| 3ø * 220V * 60Hz로도 가능함 |
|
|
|
|
